3D打印锻造碳纤维模具 | 先进复合材料模具与快速原型制造
Join Date: 2025-07-18
3D打印锻造碳纤维模具简介

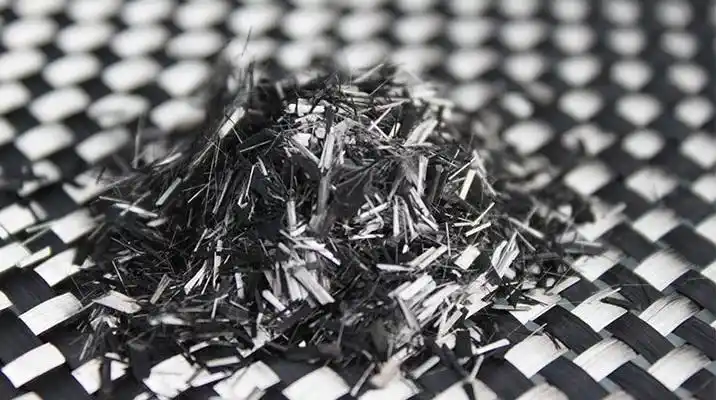

锻造碳纤维通过将短切碳纤维与树脂混合，形成随机取向，具备高强度、轻量化和卓越的抗冲击性能。传统的锻造碳纤维模具通常使用铝或钢材进行CNC加工，成本高、周期长。
如今，3D打印技术（增材制造）正在颠覆复合材料模具制造，实现快速原型制作、低成本小批量生产、复杂结构成型，突破传统工艺的局限。
为什么选择3D打印锻造碳纤维模具？
- 缩短交付周期：从数周缩短至数天。
- 成本更低：相比CNC加工金属模具，初始投资更经济。
- 实现复杂结构：可制作内部冷却通道、晶格结构或集成功能件。
- 高定制化：非常适合低批量或定制复合材料零部件。
制造工艺概述
- CAD设计：根据收缩率和脱模角设计模具几何形状。
- 3D打?。?/strong>使用耐高温树脂或金属粉末打印模具。
- 后处理：表面抛光、热处理或耐磨涂层处理。
- 碳纤维铺放：将混合碳纤维与树脂材料放置于模具腔内。
- 压缩成型：施加高温与压力完成固化。
设计与技术要点
- 耐高温性：模具材料需能承受150–180°C热固性复合材料固化温度。
- 表面光洁度：表面需喷涂光滑涂层，避免纤维印痕并改善脱模性能。
- 结构强度：需分析模具在30–100 bar压缩压力下的强度。
- 温控集成：必要时设计冷却或加热通道。
材料与打印技术
用于3D打印复合材料模具的常见方案包括：
- 高温树脂（SLA/DLP）：适用于短期试制模具。
- 金属增材制造：钢材或Inconel用于高强度、长期使用。
- PEEK/PEKK：高性能热塑性材料，适合中等产量。
成本与时间对比
| 方法 | 交付周期 | 大致成本 | 适用场景 |
|---|---|---|---|
| 3D打印模具 | 3–7天 | ￥7,000–￥35,000 | 原型、小批量 |
| CNC铝模 | 3–4周 | ￥35,000–￥100,000 | 中批量生产 |
| 钢模 | 6–8周 | ￥150,000以上 | 大批量生产 |
应用与行业案例
- 汽车内饰及结构件
- 航空航天轻量化零件
- 高端运动器材及消费品
- 复合材料原型专用模具
想要获取3D打印锻造碳纤维模具解决方案？联系我们，免费咨询。
常见问题
什么是锻造碳纤维？
锻造碳纤维是通过短切纤维和树脂混合制成，具备高强度、轻重量，无需连续纤维复杂铺层工艺。
3D打印模具能承受高温吗？
可以，使用耐高温树脂或金属增材制造的模具可承受180°C以上的固化温度。
什么时候选择3D打印而非CNC加工？
当需要快速原型、复杂结构或低批量生产时，3D打印是最佳选择。
